8.2. Оценка режимов движения транспортных средств и условий труда водителей, 4


При обработке материалов покадровой аэрофотосъемки скорость движения автомобиля определяется по расстоянию, пройденному автомобилем за время ∆t = t2 – t1 с, между моментами фотографирования двух смежных кадров:

где S — путь, пройденный автомобилем (в масштабе снимка), мм; H0 — высота фотографирования, м; fk — фокусное расстояние аэрофотокамеры, мм.
Интервал между автомобилями по длине ∆,L, определяют на основании данных измерений расстояний по аэрофотоснимкам:


где l1 — расстояние между автомобилями в масштабе снимка, мм.
Для оценки характеристик движения транспортных потоков монтаж фотосхем выполняют в ступенчатом виде с размещением аэрофотоснимков один под другим с ориентировкой их по линиям, проходящим через одноименные неподвижные точки местности. Смещение ∆l является пройденным путем в масштабе снимка за время t между двумя последовательными экспозициями. Тогда скорость движения автомобиля

v = ∆l*M / ∆t, (8.21)

где ∆l— пройденный путь автомобиля, м; М — масштаб снимка; ∆t — промежутки времени между двумя экспозициями, с.

Для сокращения времени на определение скорости движения и ускорения автомобиля может быть использован специальный шаблон (рис. 8.9).


шаблон для определения скорости авто с аэроплана

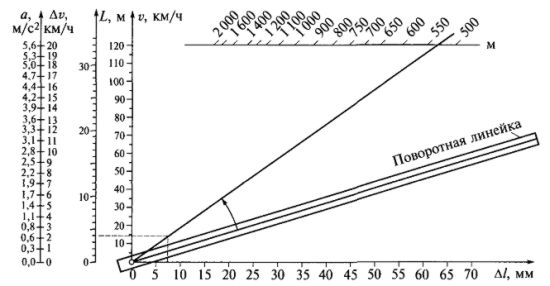

Рис. 8.9. Шаблон для определения скорости движения и ускорения автомобиля при аэрофотосъемке

Скорость движения автомобиля может быть также определена способом, основанным на измерении псевдопараллакса движущегося автомобиля по стереопаре (рис. 8.10):

v = ∆p*M / ∆t,    (8.22)

где ∆р — разность между продольным параллаксом и псевдопараллаксом.

Плотность транспортного потока определяется путем предварительного подбора всех перекрывающихся фотоснимков из материалов разных залетов. В результате получаются данные о числе автомобилей на участке в разные моменты времени. Плотность движения на участке дороги получается путем суммирования числа автомобилей на единицу длины в единицу времени:

Q = 3600n / t*L      (8.23)

где n — число автомобилей, прошедших по участку за время t; L — протяженность участка дороги, км.
Аэрофотосъемку выполняют с вертолета или самолета. Масштаб съемки 1: 1000— 1:1500, интервал съемки 0,5... 2 с.


<<        >>
